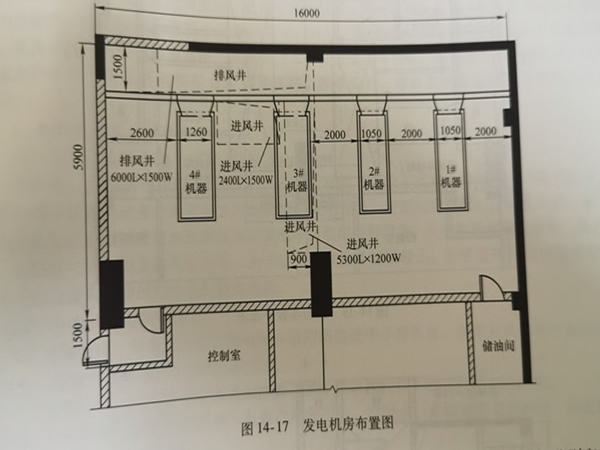

如圖14-17所示是廣東某大酒店位于地下層的柴油發電機房，要求做噪聲治理，達到國標GB12348-2008 《工業企業廠界環境噪聲排放標準》的要求，界外噪聲為60dB (A)。
機房內需要布置4臺功率為550kVA左右的柴油發電機組，雖然機房內空間充足，但進、排風井緊挨在一起， 無法采用軸向通風方式，很難滿足機組正常進、排風的要求。第一，進、排風容易形成回路，不能充分冷卻機組，也不能滿足機房內的換氣需要;第二，遠離進風口的機組更容易造成熱機運行，嚴重影響機組的正常使用性能。本方案改變了原設計柴油發電機組的布置方向，在堅持設計原理的基礎上，遵循軸向通風方式的原則，根據機房實際結構，選擇機組最佳布置位置，創造有利因素。

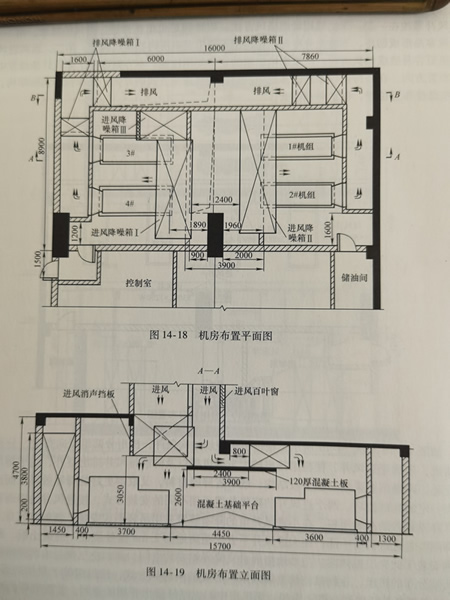

如圖14-18和圖14- 19所示，根據機房現場結構條件，機組分兩組反向布置，分別砌封排風通道，連接至排風井，使機組排出的大量量熱風得以及時經排風井排出室外，由于排風通道空間充足，降噪裝置采用二級分段結構，既節省降噪材料，又取得更好的降噪效果。而進風降噪就需一定 的處理技巧。兩個進風井的降噪裝置采用不同的安裝方式，按進風井的凈面積，科學計算降噪裝置的有效面積，在小進風井里的降噪裝置采用吊裝形式安裝，新鮮空氣自上而下通過降噪裝置送進機房中部;在大進風井下方，距離地面2. 6m高處澆注一混凝土板，兩降噪箱分別安裝于此夾層板兩端，巧妙地拓展進風降噪箱安裝空間，新鮮空氣便經由兩降噪箱分別流向兩端分布的機組，達到最佳的進風效果，形成軸向通風方式，使機組處于最佳的運行狀態。4臺機組基本都能均衡地得到冷卻，而機房中間也剛好留出開闊的空間，使配電屏的布置、檢修、操作的空間都很充足。
總體布置確定后，接下來就是排姻系統的布置。一般將排煙系統加裝級消聲裝置后， 引至現場提供的排煙通道，如現場沒有預留排煙通道的，則須引至適當?shù)胤浇油ㄖ镯斆妫M(jìn)行高空排放。最后按常規設計要求，設計機組的基礎、機組排風口連接、加裝隔音門等項目。值得注意的是本方案因進、排風井緊挨在一起，所以要求建筑設計時，進、排風井上部百葉窗在滿足有效面積的同時，排風百葉窗下沿至少必須高出進風百葉窗上沿1.5m以上。本項目經用戶和工程監理部門聯合驗收，機房外1m噪聲在60dB (A)以下，滿足用戶和設計要求。如圖14-18、圖14-19所示是本項目設計圖。
